技術特性：
電比例，直動式溢流型減壓閥將進口（口2）高壓主油路壓力調節減至口1所需的減壓壓力，同時具備從口1到油箱（口3）的全流量溢流功能。此閥偏置位置為溢流模式。線圈得電使口2與口1接通。增加線圈電流會正比例增大口1減壓壓力。如果口1壓力超出線圈電磁力產生的設定值，口1會向口3溢流。此閥在減壓與溢流模式之間的過渡位是打開的。這種過渡位置使閥具備良好的壓力控制與動態響應性能。此閥具有可選的全手動控制。
- 口3處的壓力直接以1:1的比例增加到閥的設定值上，且壓力不能超出3000 psi（210 bar）。
- 口3處壓力不能超過3000 psi (210 bar)。
- 直動式作用的概念在受污染系統中可提供更高的可靠性操作，特別是在閉死情況下。
- 從減壓壓力口（口1）到進口（口2）的反向液流可能導致主閥芯關閉。如果油路中需要反向自由流，可以考慮在油路中加入單向閥。
- 注意：當用M控制時，最高壓力設定不受限。施加更大的力到手動重載，就會獲得更高的壓力設定。
- 這種“E”人工控制的裝置大約有7000次的機械壽命
- 瞬時/旋轉重載選項“E”允許操作者順時針旋轉手動重載裝置90度以切換閥。
- 配置EPDM密封圈的插裝閥可用在磷酸酯液壓油系統。暴露在石油基液壓油或潤滑油脂中會損壞密封圈。
- 減壓到溢流為微開的過渡位，因此此閥具有良好的壓力控制性能，油液的消耗速率為0.1 gpm(0,4 L/分鐘。)。
- 為了達到更好的性能，需要使用帶電流傳感和可調震顫的放大器。震顫需在100-250 HZ間可調。
- 所有3口減壓閥和減壓/溢流閥在尺寸上可互換（如：給定的外形結構尺寸閥擁有相同的流道，相同的插孔）?？紤]安裝配置時，減壓/溢流閥的回油路（口3）具有公稱流量能力。
- “L和K”手動螺桿調節用途包括：停電期間閥門緊急設置或者選擇性地提高閥的設定。
- 用“L和K”調節螺桿，所有范圍出廠設置為零（螺桿完全旋出）。線圈失電，順時針調節螺桿會增加彈簧偏置力并加到此范圍的設定上。線圈得電，任何機械壓力設定將直接累加到由線圈產生的設定值上。
- 利用Sun浮動結構減少由于過量安裝扭矩或插孔/插裝閥加工誤差帶來的內部零件粘結的可能性。
比例性能數據：
| 滯環（在顫振作用下） | 6% |
| 直流驅動下滯環 | <8% |
| 線性度（在顫振作用下） | <2% |
| 重復精度（帶顫振） | <2% |
| 推薦顫振頻率 | 140 Hz |
技術數據：
| 插孔 | T-11A |
| 系列 | 1 |
| 通流能力 | 20 L/min. |
| 操作壓力 | 350 bar |
| 110 SUS (24 cSt)下的泄漏 | 330 cc/min. |
| 調節——順時針調節的圈數，順時針增加設定值。 | 5 |
| 銜鐵直徑 | 19 mm |
| 閥頭部安裝六角尺寸 | 22,2 mm |
| 閥安裝扭矩 | 41 - 47 Nm |
| 調節螺栓的內六角尺寸 | 4 mm |
| Locknut Hex Size | 15 mm |
| Locknut Torque | 9 - 10 Nm |
| 型號重量（帶線圈） | 0,55 kg |
| Seal and nut kit - Coil | Viton: 990-770-006 |
| Seal kit - Cartridge | Buna:?990-511-007 |

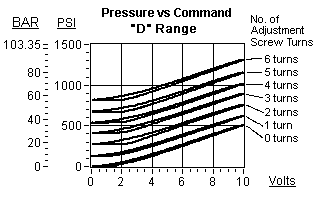

| Seal kit - Cartridge 性能曲線： ??????????????????? .gif) ???????????????????? .gif) ????????????????? .gif) |
Viton:?990-511-006 |
